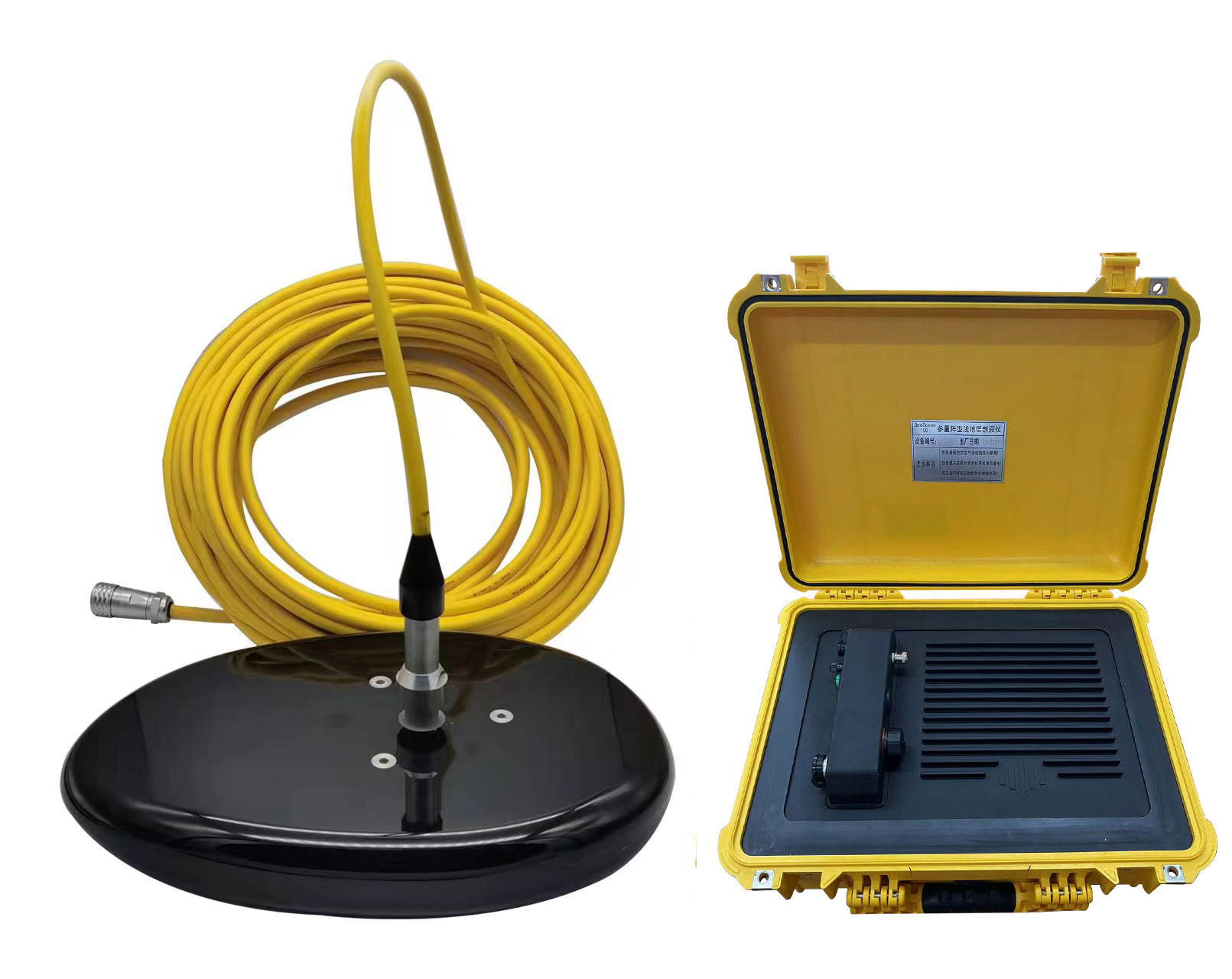

GeoScope是一款小型的便携式参量阵浅地层剖面系统，采用了单波束参量阵技术进行浅地层剖面勘探和准确的水深测量。GeoScope可以提供丰富的频率选择，原频率包括100/200/300KHz可选，差频覆盖宽，同时提供测深结果和穿透数据。设备换能器耐压外壳可定制化，产品拥有300m、2000m和6000m耐压多个版本，结构设备小巧便携，易于安装和搭载，GPS外接即可，适合ROV，AUV等潜器平台的集成使用。
型号 | GS-100 | GS-200 | GS-300 |
原频频率 | 85-115kHz | 180-220kHz | 270-330kHz |
差频频率 | 5-25kHz | 10-35kHz | 10-35kHz |
脉冲长度 | 0.05-1ms | 0.05-1ms | 0.05-1ms |
脉冲类型 | CW, Chirp可选 | CW, Chirp可选 | CW, Chirp可选 |
发射速率 | 最大10ping/秒 | 最大10ping/秒 | 最大10ping/秒 |
输出功率 | ≥3kW | ≥3kW | ≥3kW |
原频张角 | ~5deg | ~3.8deg | ~3.6deg |
差频张角 | 5-6deg | 3.4-4deg | 4-5deg |
原频声脉级 | ≥238dB/uPa@1m 100Khz | ≥238dB/uPa@1m 200Khz | ≥237dB/uPa@1m 300Khz |
差频声脉级 | ≥194dB/uPa@1m 20Khz | ≥194dB/uPa@1m 20Khz | ≥194dB/uPa@1m 30Khz |
动态范围 | ≥110dB | ≥110dB | ≥110dB |
距离分辨率 | ≤0.04m | ≤0.04m | ≤0.04m |
穿透能力 | ≤40m（取决于底质地类型和噪音情况） | ≤25m（取决于底质地类型和噪音情况） | ≤15m（取决于底质地类型和噪音情况） |
作用距离 | ≤200m | ≤100m | ≤50m |
姿态补偿 | 提供Heave的校正和补偿 | 提供Heave的校正和补偿 | 提供Heave的校正和补偿 |
功耗 | ≤35W | ≤35W | ≤35W |
供电 | 24VDC / 220VAC转24VDC | 24VDC / 220VAC转24VDC | 24VDC / 220VAC转24VDC |
通讯 | 外接网口，RS485转USB，PC端控制 | 外接网口，RS485转USB，PC端控制 | 外接网口，RS485转USB，PC端控制 |
外部接口 | GPS，姿态传感器 | GPS，姿态传感器 | GPS，姿态传感器 |
数据采集软件 | 标配GS-2016声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 | 标配GS-2016声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 | 标配GS-2016声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 |
