GeoScope200参量阵浅剖淤泥测量实例

2022-05-16

型号：GeoScope200一体式

时间：2022年2月

地点：上海某河道

船速：3节

安装方式: 拖拽漂浮阀体

拖拽速度：3节

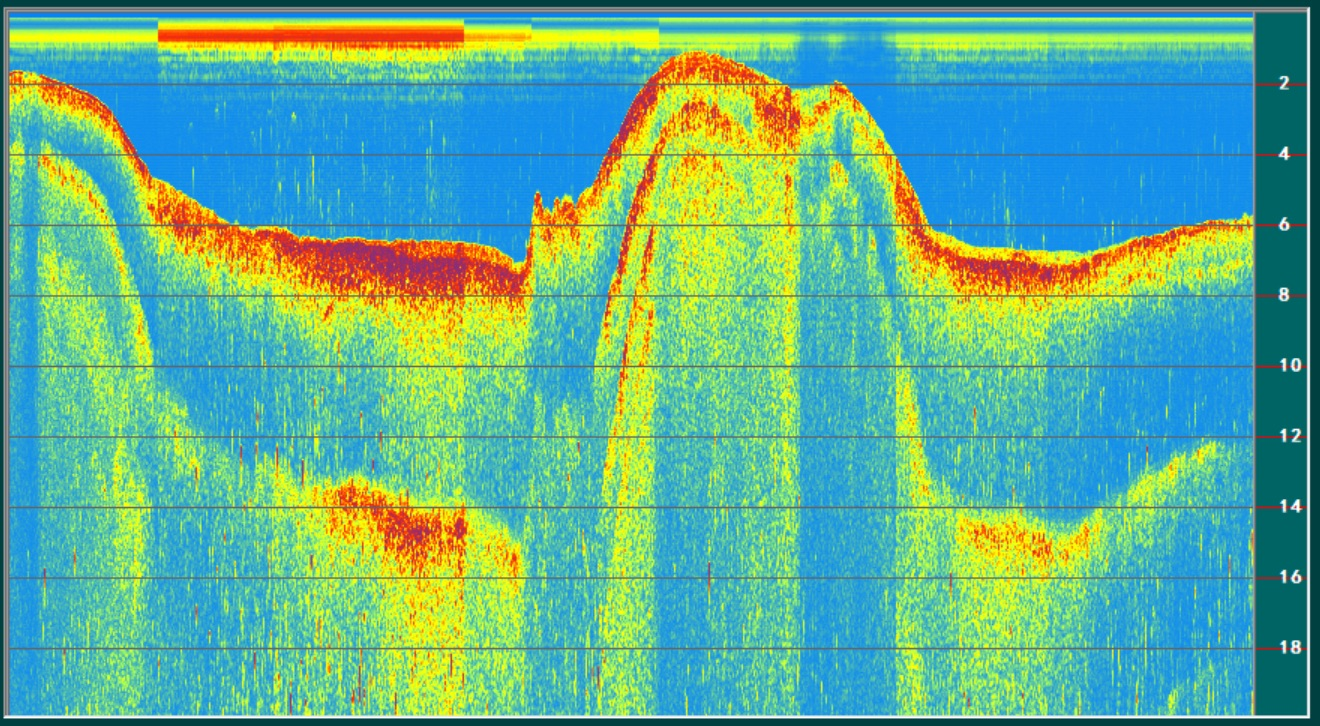

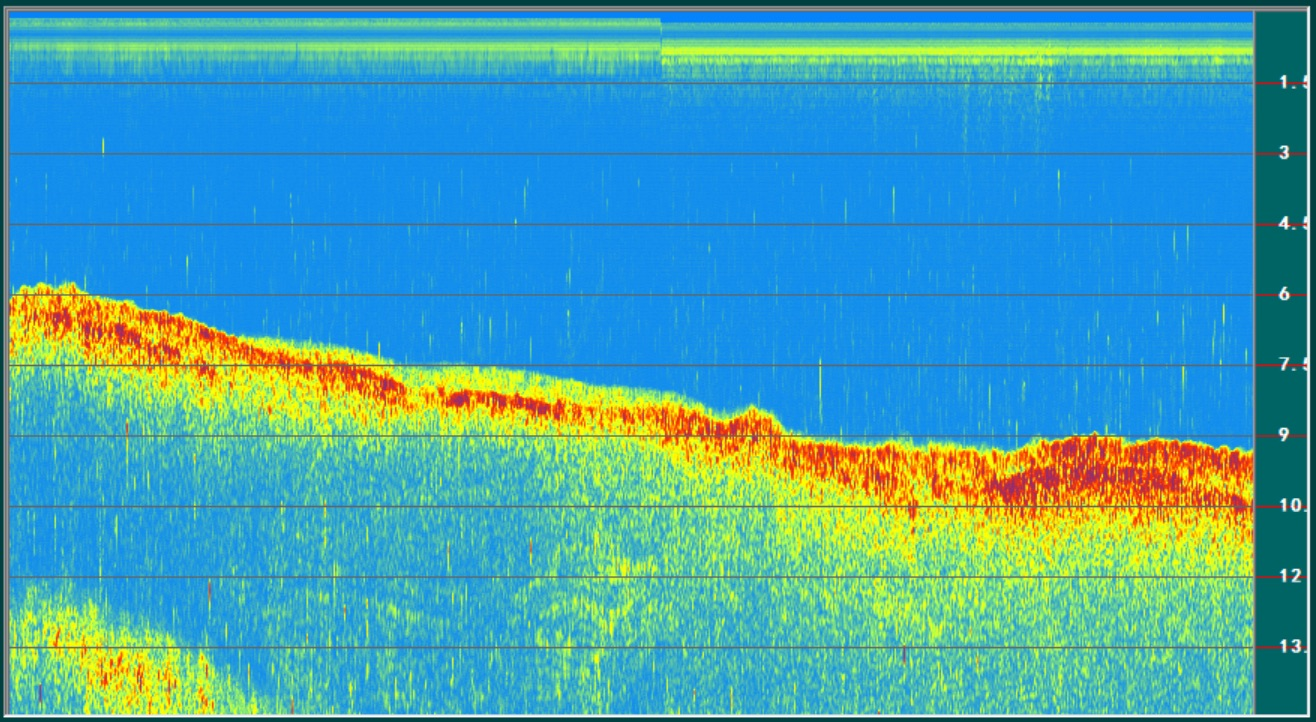

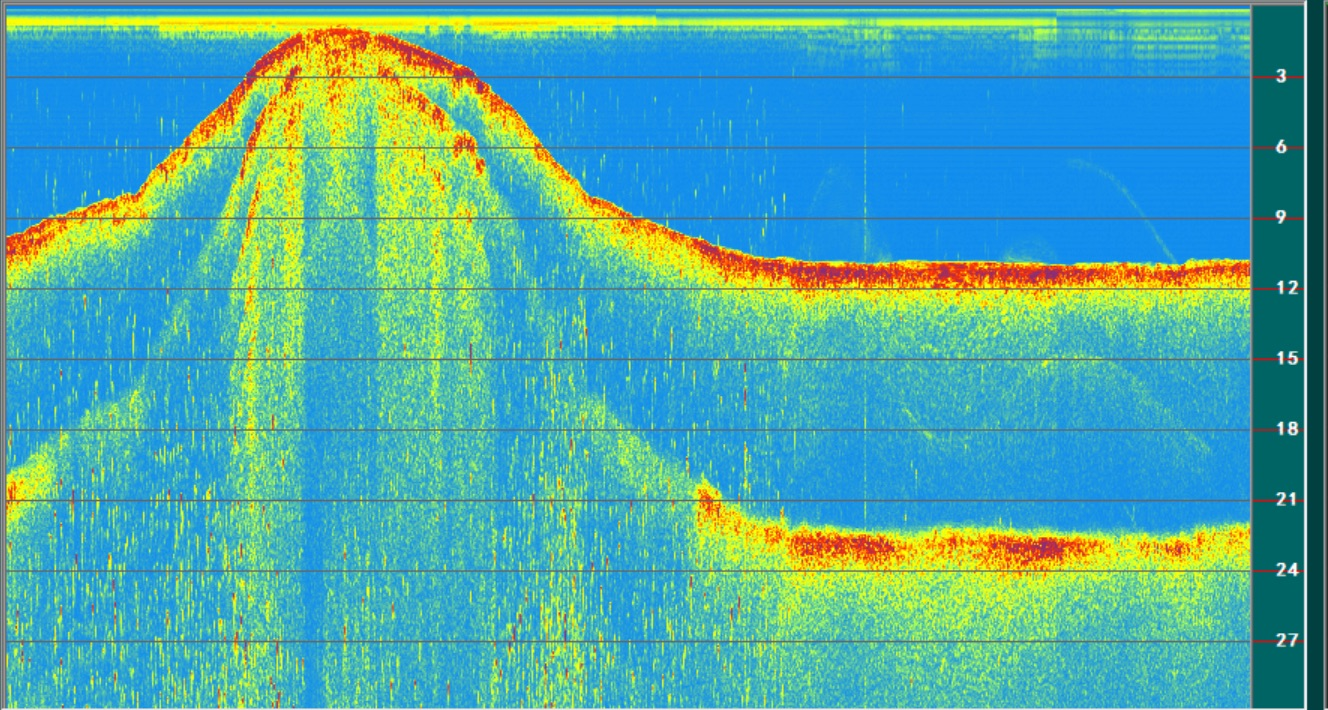

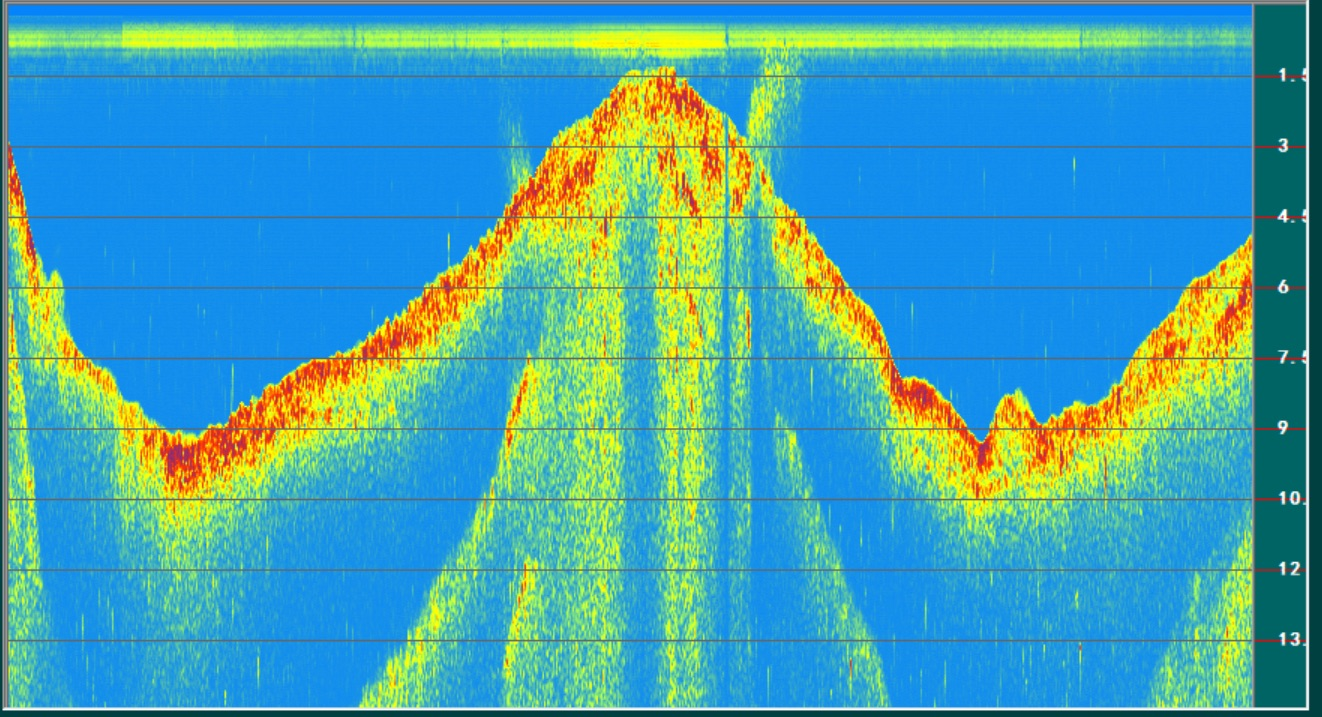

数据展示：

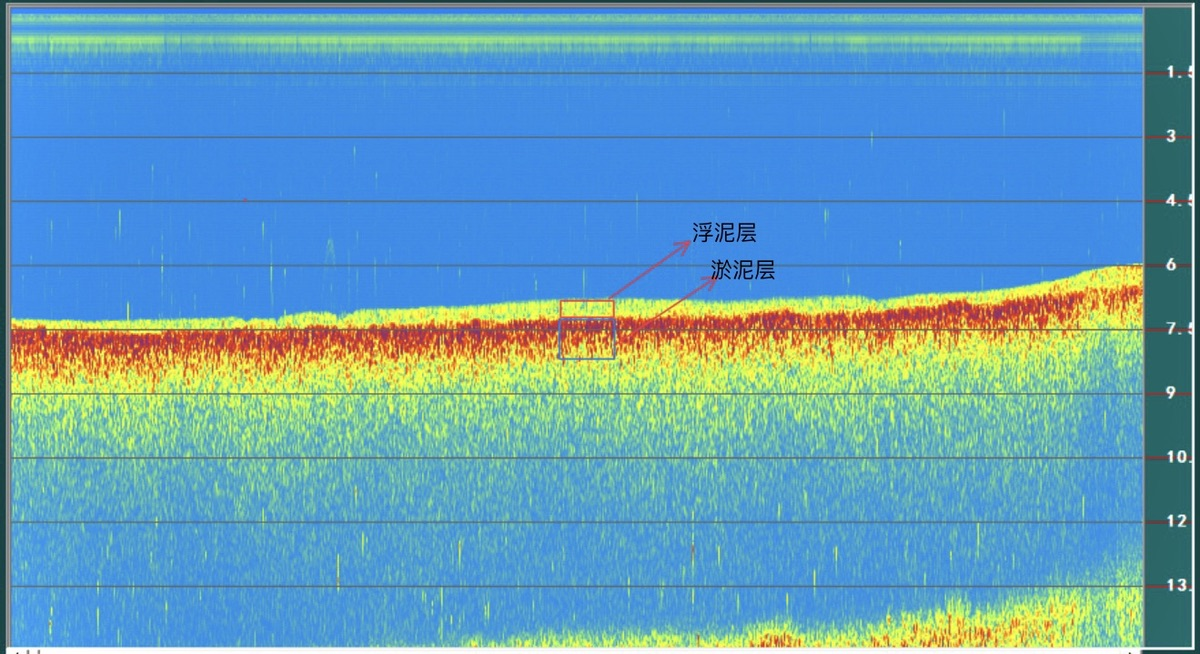

注：此图中注释的浮泥和淤泥层是经过钻孔取样对比过的才注释上去。通常情况下，数据上的颜色变化与分层是介质的声阻抗和TVG共同影响的结果，并不是真实地层的结果。在没有取样标定之前，这些地层剖面的数据只能作为大致的参考，不能作为定性定量结果的输出。在实际的测量中，如果要获得定性定量的结果，需要在某具体坐标地层数据上做钻孔取样，根据取样结果匹配声阻抗修正，根据修正的参数再推演，才能有在同一个测量区域内有一个比较准确的估算结果。
