数据成果：

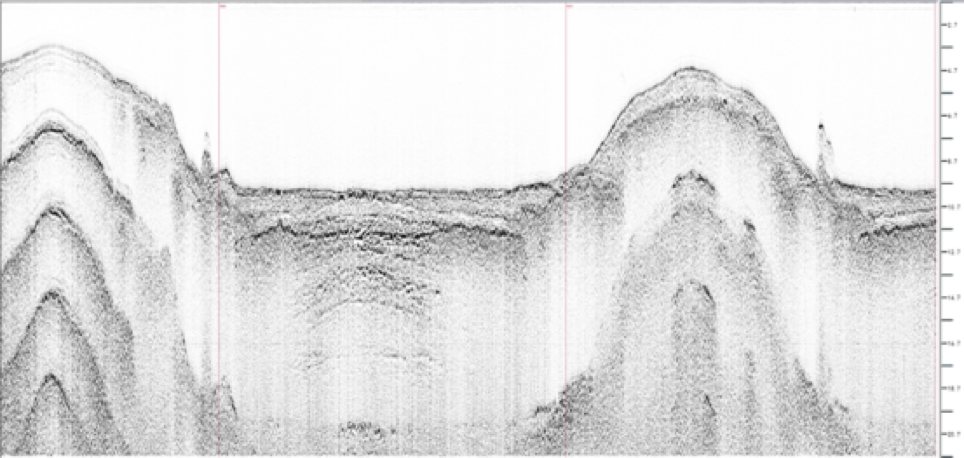

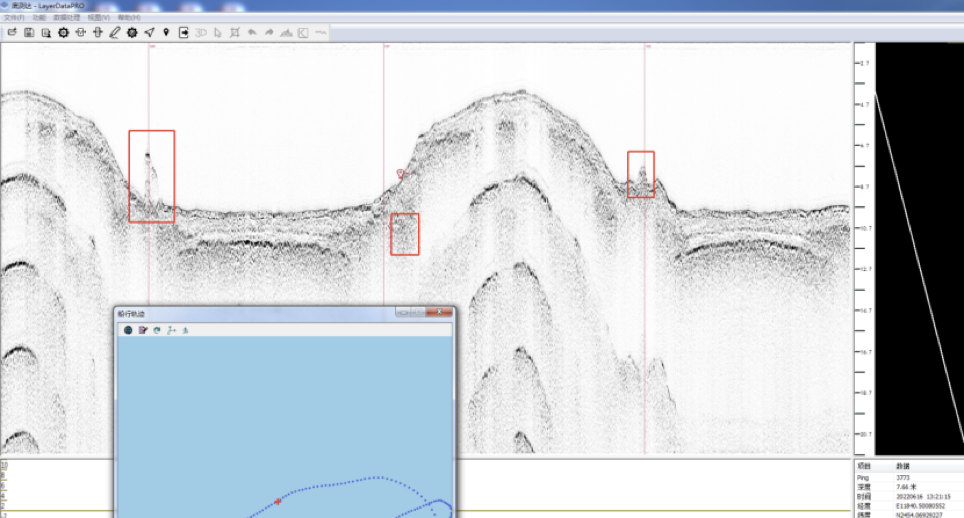

左起第一个标记为因边坡挡住暗管的声波照射从而只形成了一半的绕射弧

裸露在海底的管道

裸露在海底的管道

多次回波清晰可见的管道

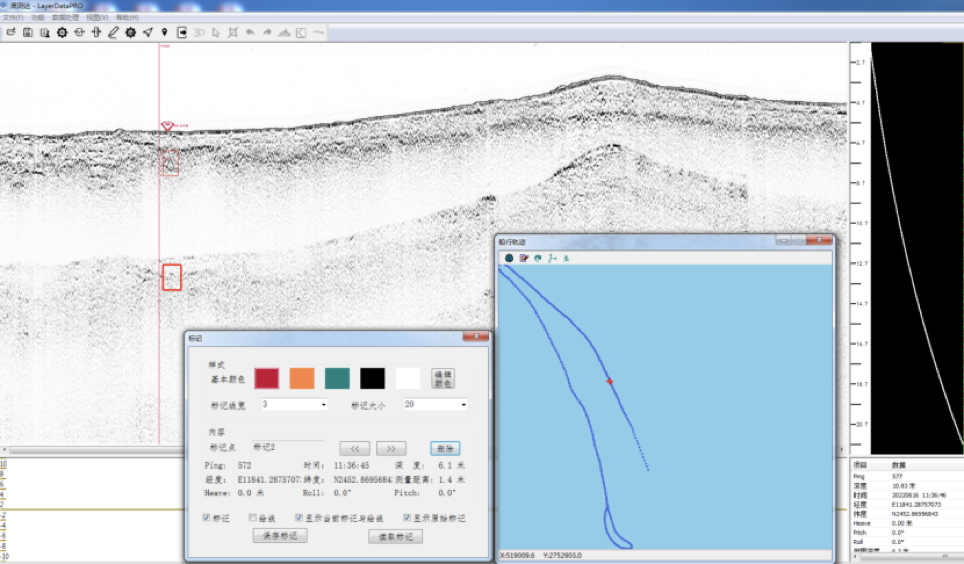

水深4.5m,埋深约2.3m的暗管

水深6.1m，埋深约1.4m的暗管

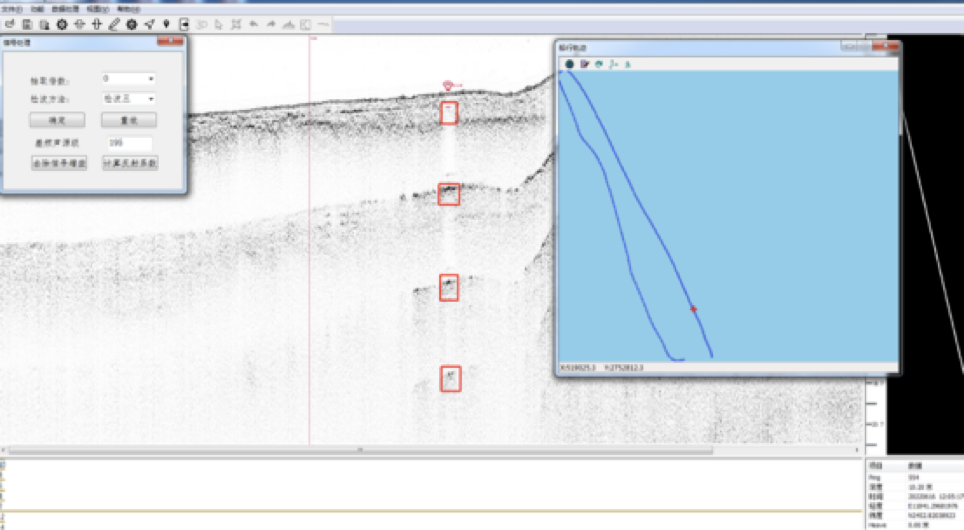

左侧标记为在二次波中找到的管缆

右侧为非垂直入射导致的直达波和多次波图像上的错位

项目小结：

由于此次案例没有了解到极浅水的水深情况，所以带过去了100kHz原频的机器，在极浅水的水深下，使用200kHz、300kHz的高频往往效果更佳，因为参量效应形成的距离更短，有利于浅水探测。高频数据浮泥淤泥分层明显，但极浅水深用GeoScope 100型效果可能较200型效果差一些，混响较强，多次回波较多，多次波的覆盖角度更大，所以有些目标物需在二次回波内寻找目标。

关于参量效应的形成距离，各个海域的情况有所不同，大概与声吸收和声马赫数有关，浑水中经验值可以给出大体的参考，可以粗略的认为100kHz原频参量效应形成距离在15m， 200kHz原频参量效应对应10m，300kHz参量效应形成对应5m。仅为经验粗略参考值。
