一、 作业前的准备

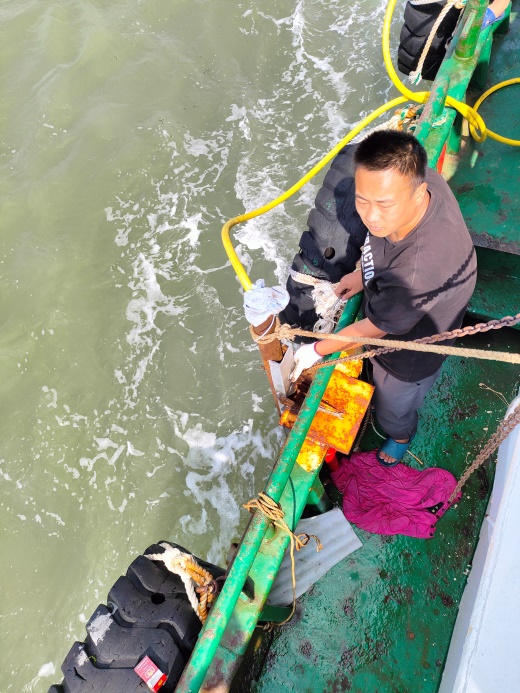

·换能器安装

浅剖采用侧舷安装，换能器安装在左舷前部1/3处，换能器吃水2.3米，避开船舶发动机和边界水层的噪声干扰。安装杆沿船艏尾方向用钢丝绳拉紧，防止振动。

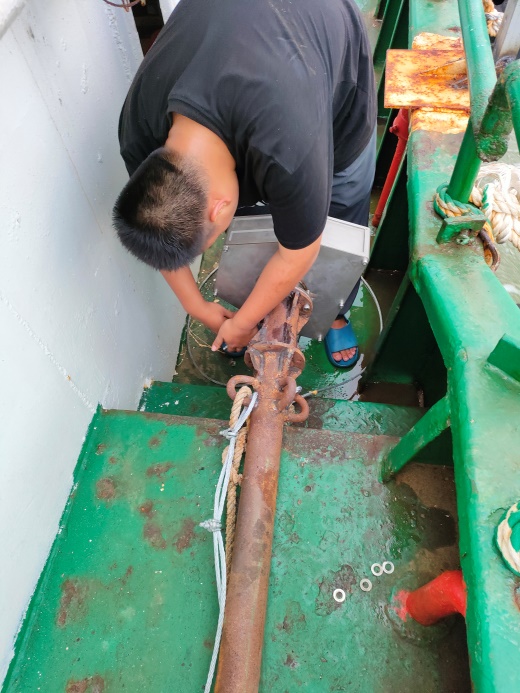

图1           换能器安装



图2             支架安装

·系统连接

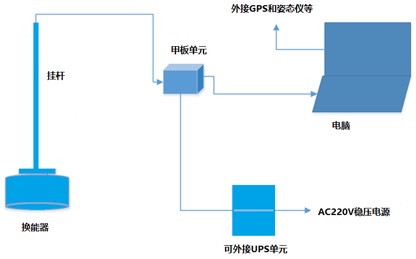

图3        系统连接示意图

按照图示，完成系统连接。电源选取经UPS稳压、滤波后的洁净电源，甲板单元可靠接地，避免信号干扰。开机测试，功能正常。

二、 电缆检测

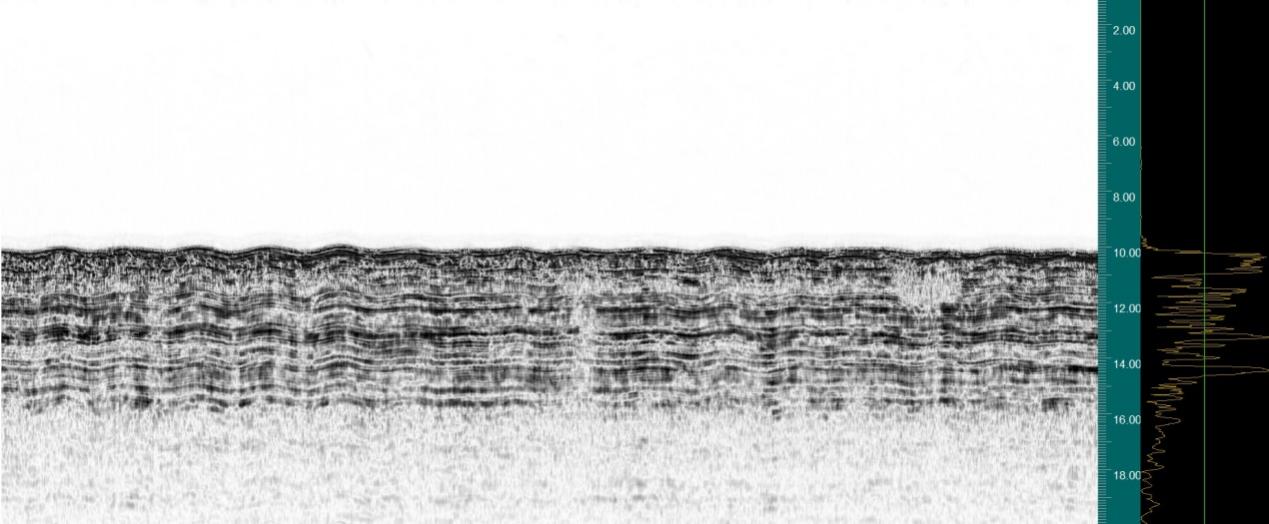

·离码头后，开赴风电场沿途测试浅剖性能，获取较好的地层信息

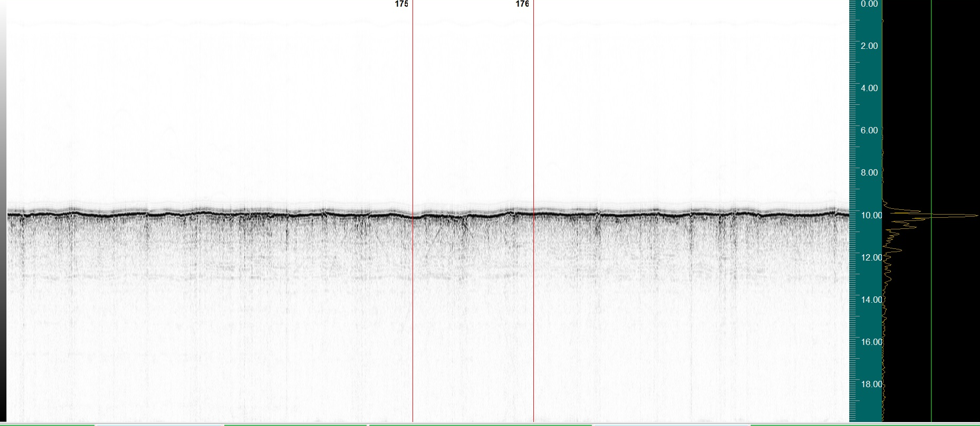

图4        分层明显

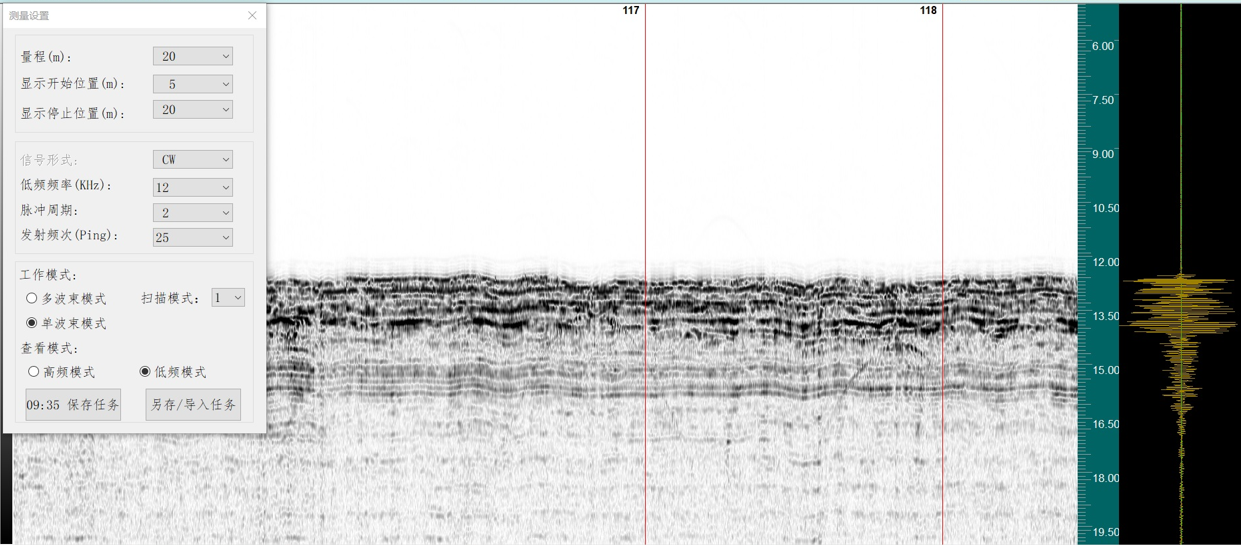

·开启浅剖的多波束模式，平行于主电缆方向循线，测量管线的铺设情况

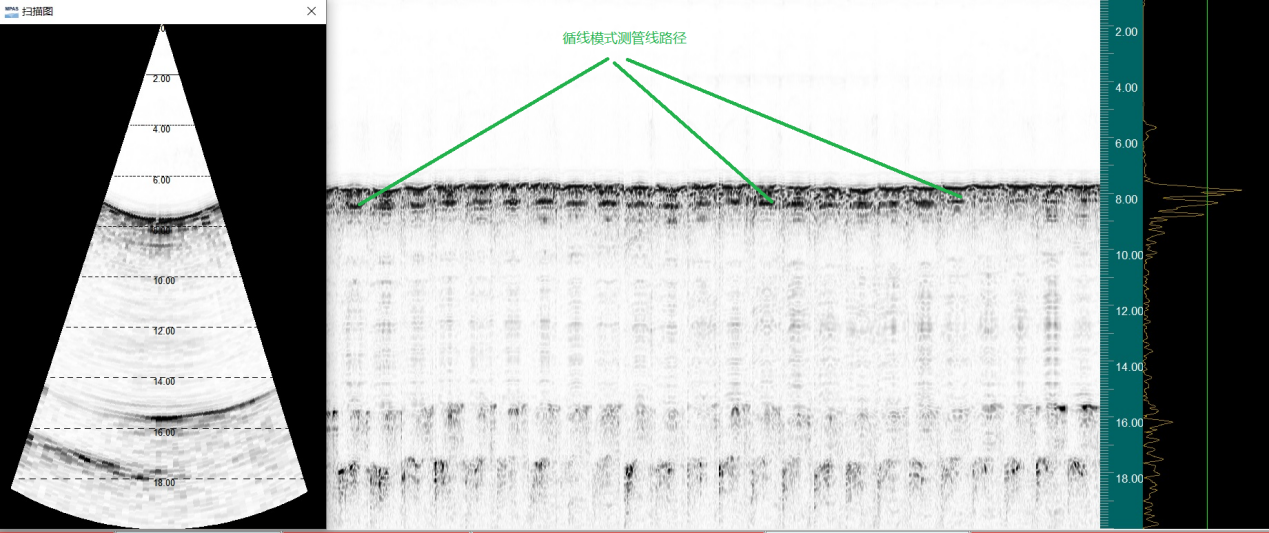

图5        多波束模式循线

·对升压站至岸基电站的220kV主电缆，垂直于电缆，获取管线的铺设情况

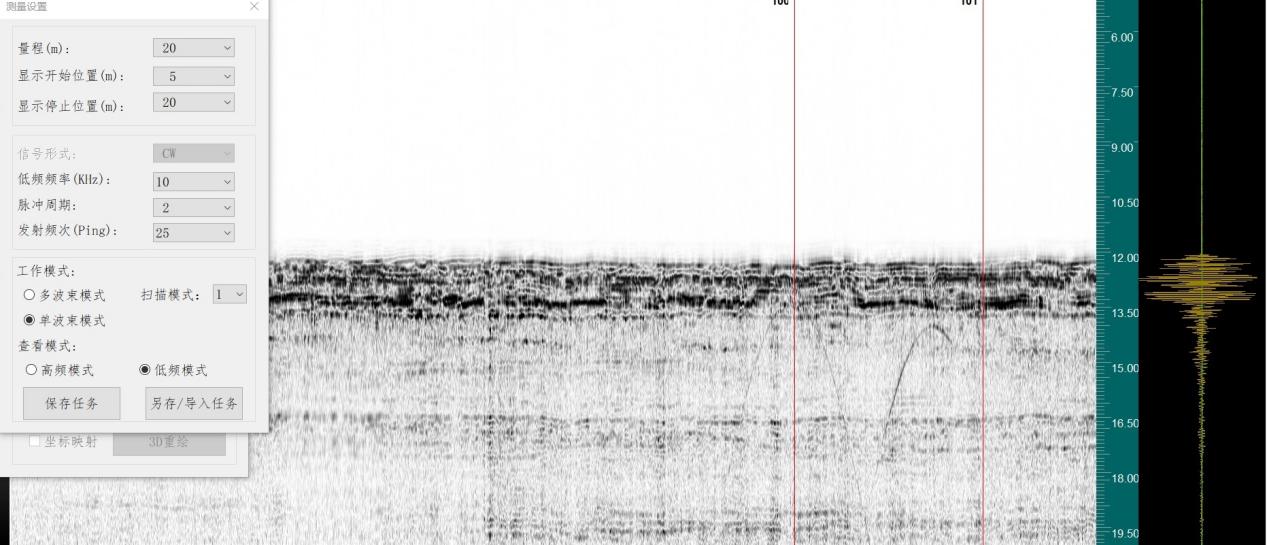

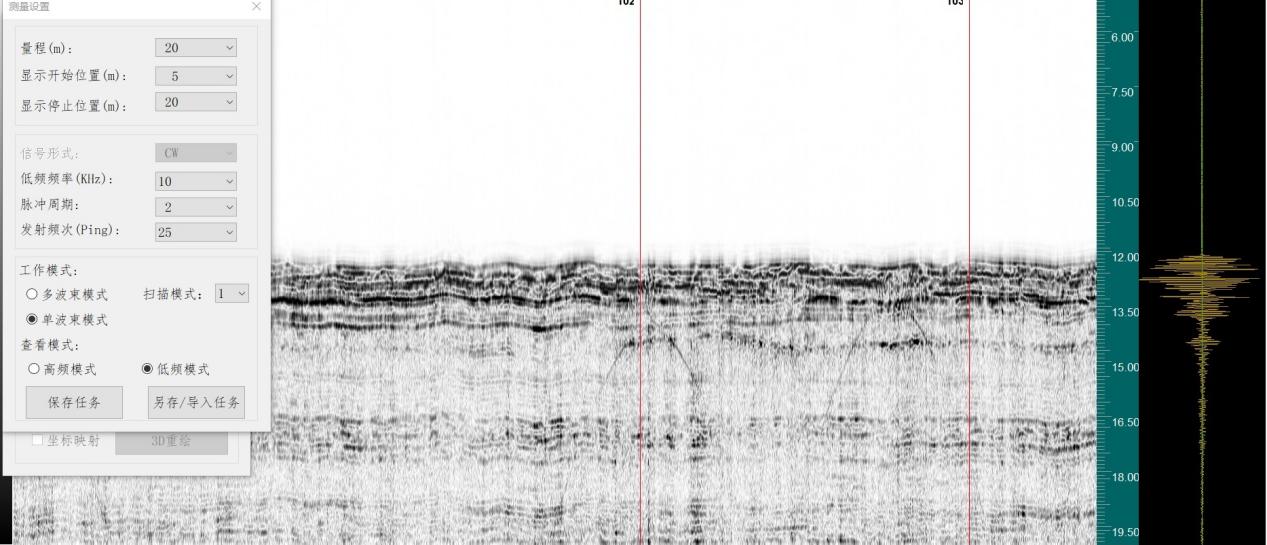

图6        掩埋的主海缆

图7        掩埋的主海缆

图8        掩埋的主海缆

·龙阳风场风机之间35kV连接电缆，垂直于电缆，获取管线的铺设情况

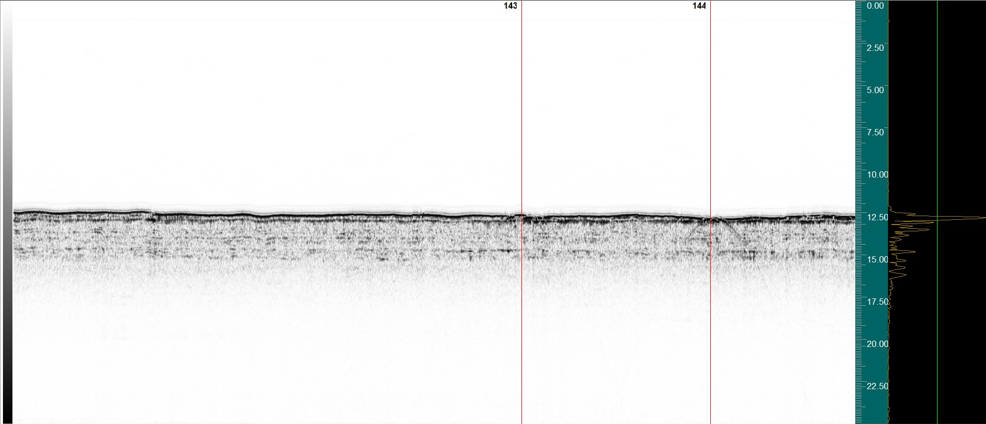

图9        掩埋的风机海缆

图10             掩埋的风机海缆

图11             裸露及掩埋的风机海缆

三、 分析总结

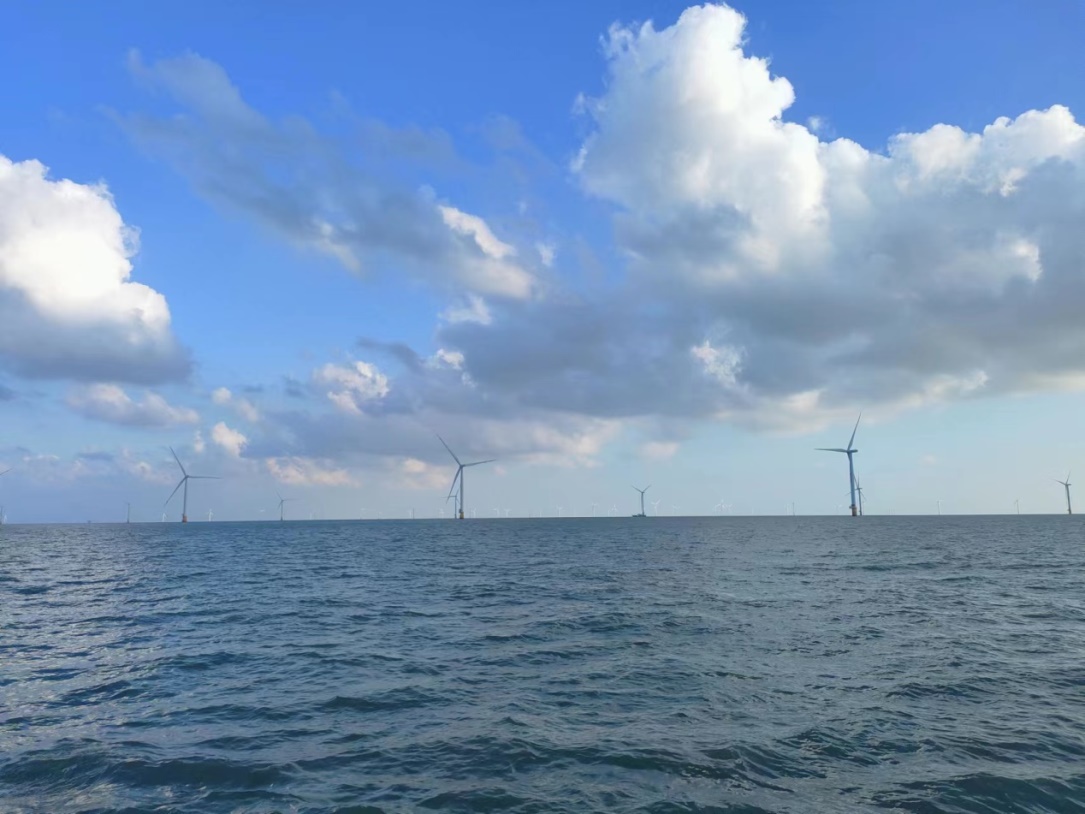

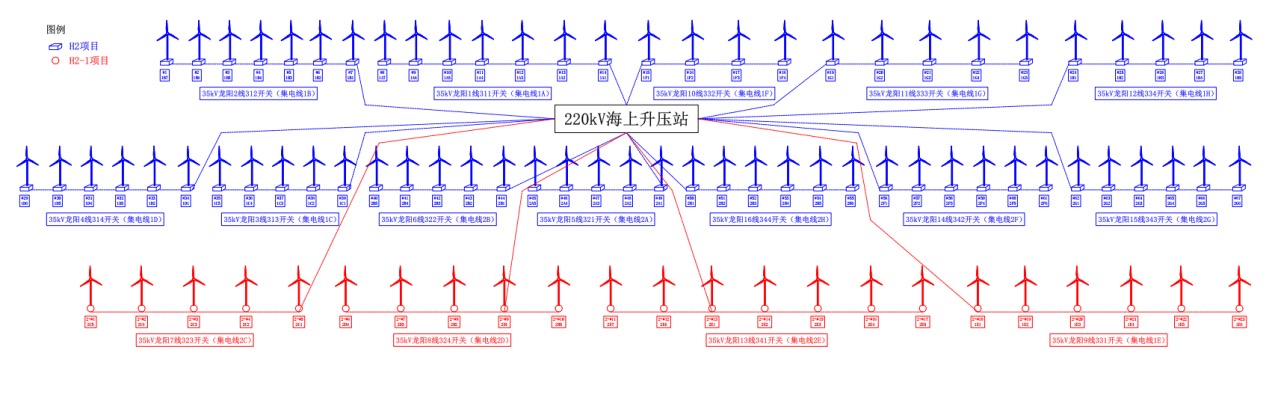

图12             风场

风电场区域，地层分层较明显，电缆掩埋在某些地层信息中。用多波束模式循线检测海缆，当出现电缆回波被地层信息掩盖时，海缆较难区分。

220kV主海缆，直径在30厘米左右，只用10kHz CW波和12kHz CW波测量，均获得较为明显的海缆信息，主海缆检测率不低于90%。

35kV风机电缆，直径在15厘米左右，使用12kHz CW波，虽直径较细，但风机电缆的检测率仍不低于40%。
