外围设备：
Trimble GPS和Teledyne TSS DMS05姿态仪（安装支架布置于船舯舷侧，GNSS天线与换能器在支架上同轴安装，姿态仪安装在支架与船舷的连接处，横向偏移距可忽略不计）

现场照片：

测区附近岛屿上建有大量风电设施。

12月份受疫情干扰和海况影响，能干活的人和好天气不多，趁着圣诞节前这一周的窗口，抢时间进行海试。现场安装照片如下所示：

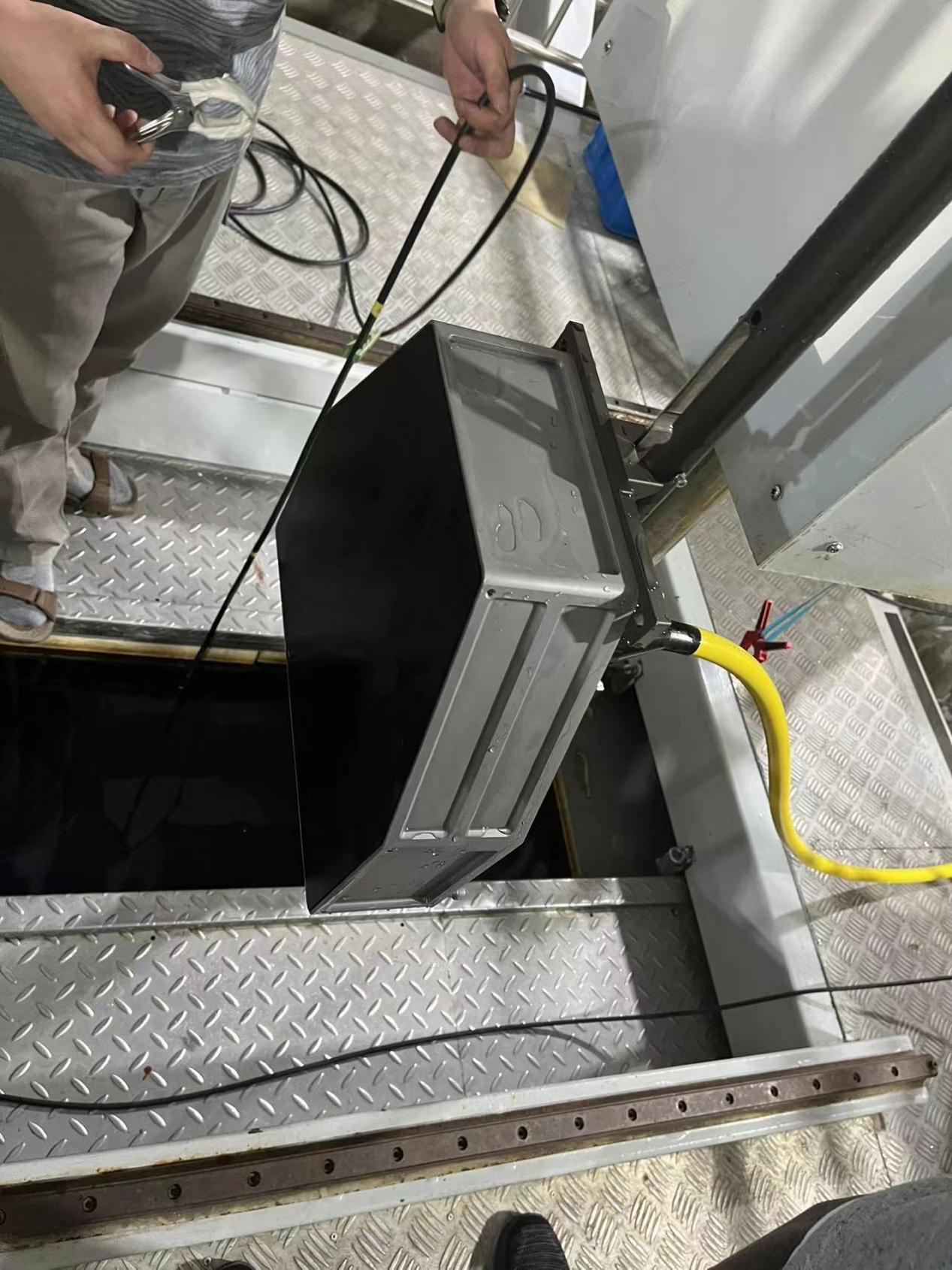

                     换能器现场图（未加导流罩版）

                         换能器水池高清近景图

                             测量杆安装

船出港区既有周边岛屿的风电缆线可以测量：

 埋藏与裸露的海缆

埋藏与裸露的海缆

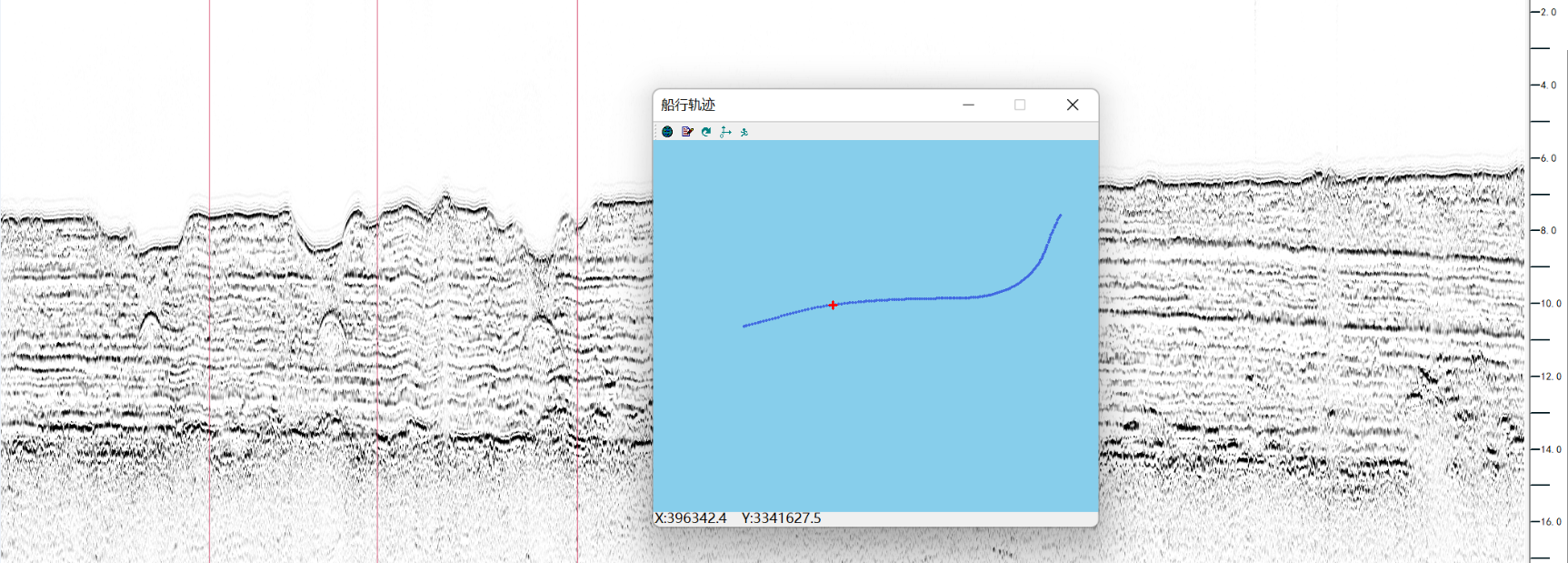

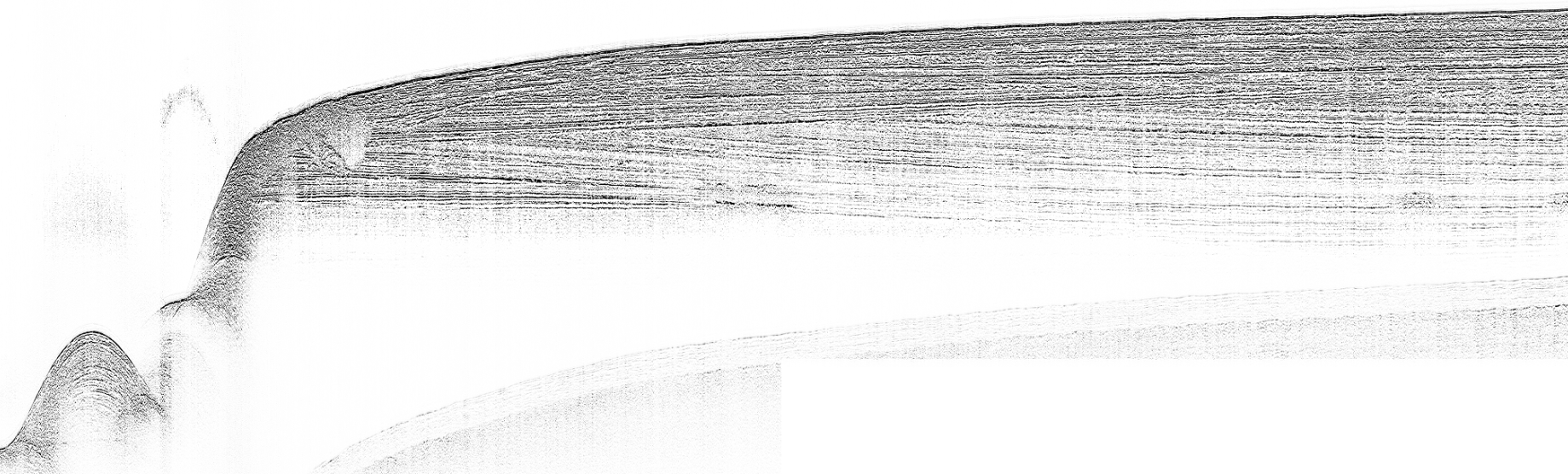

即便是地形起伏剧烈的海底，底跟踪毫无压力

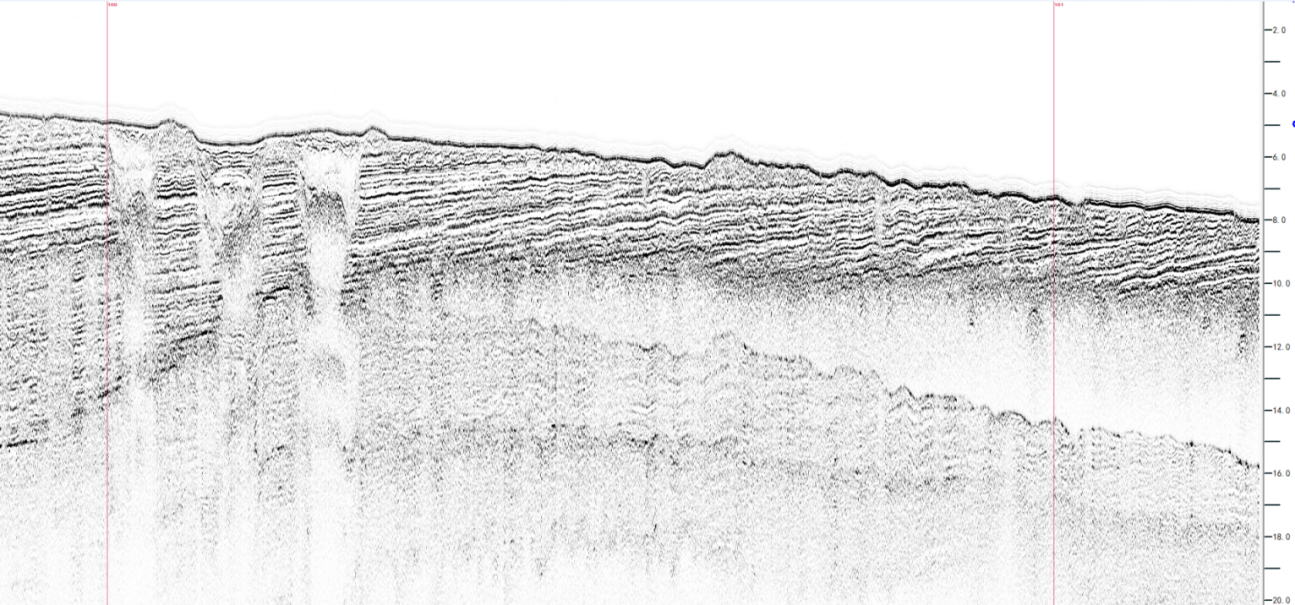

疑似贯穿地层的施工桩孔，可见清晰、连续的地层产状

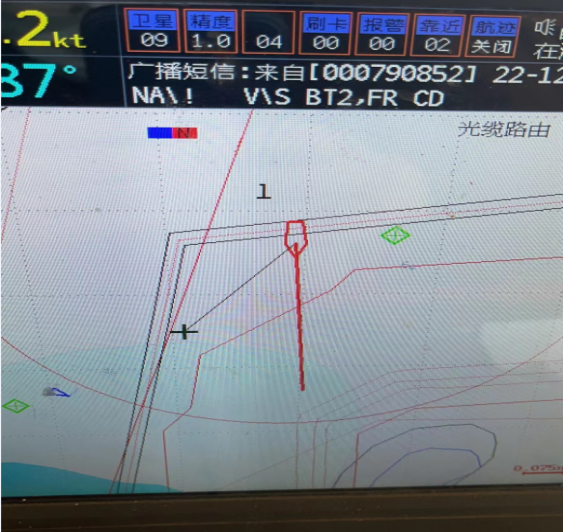

长白乡岛附近有较多的光缆路由和各类管线，海底电缆：

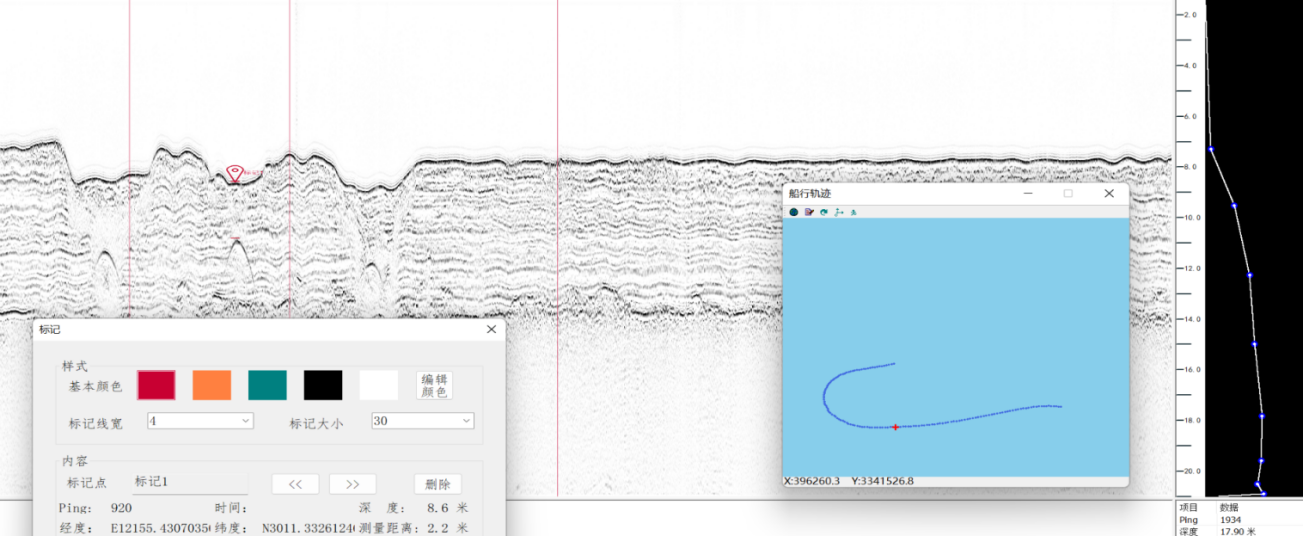

并排3根光缆目标的表现如下：

埋藏的光缆

埋藏的光缆

埋藏光缆

往西南行驶，金塘岛附近有较多水管和油管埋设：

各类掩埋管线

掩埋管线

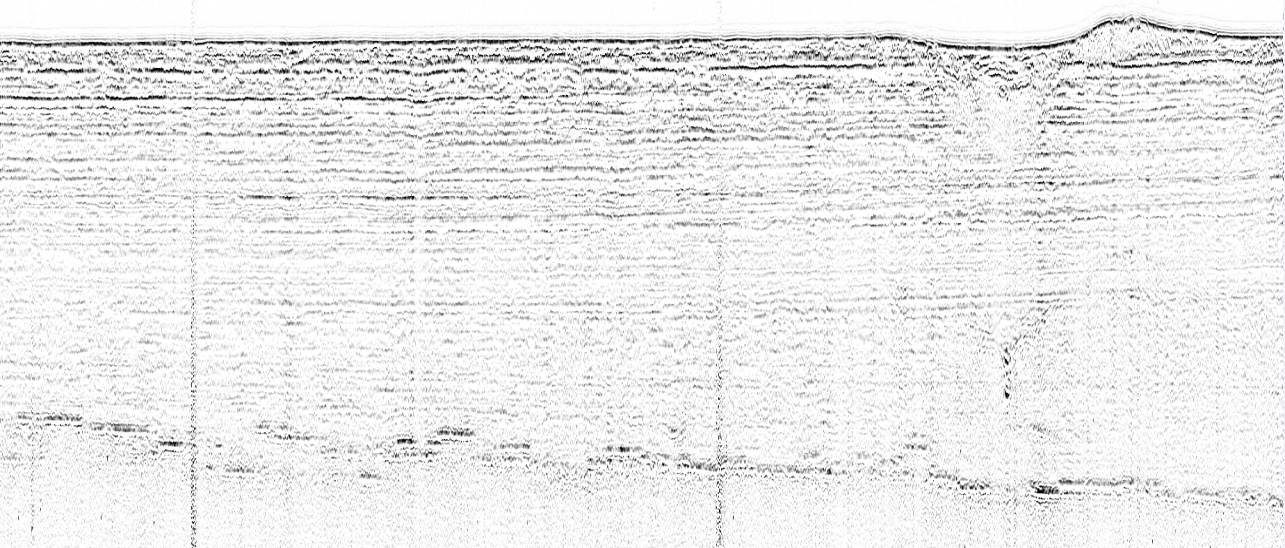

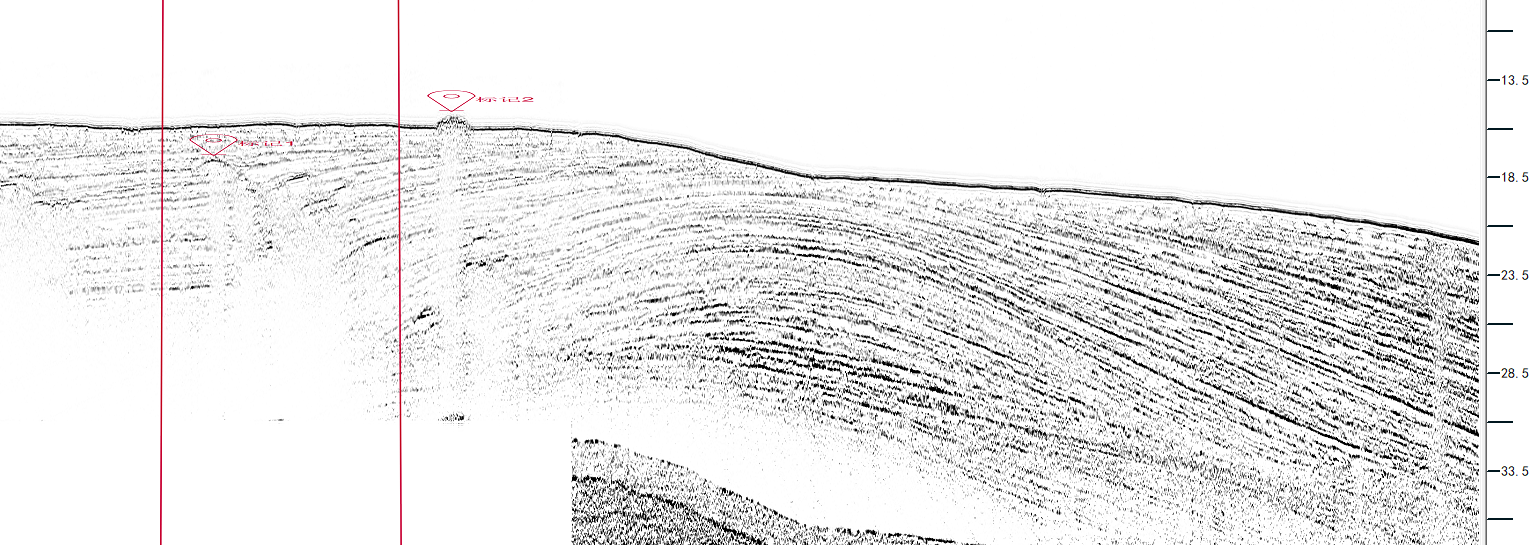

同时对于附近地层进行采集作业，附近表层底质偏硬，呈现的二维剖面图如下所示：

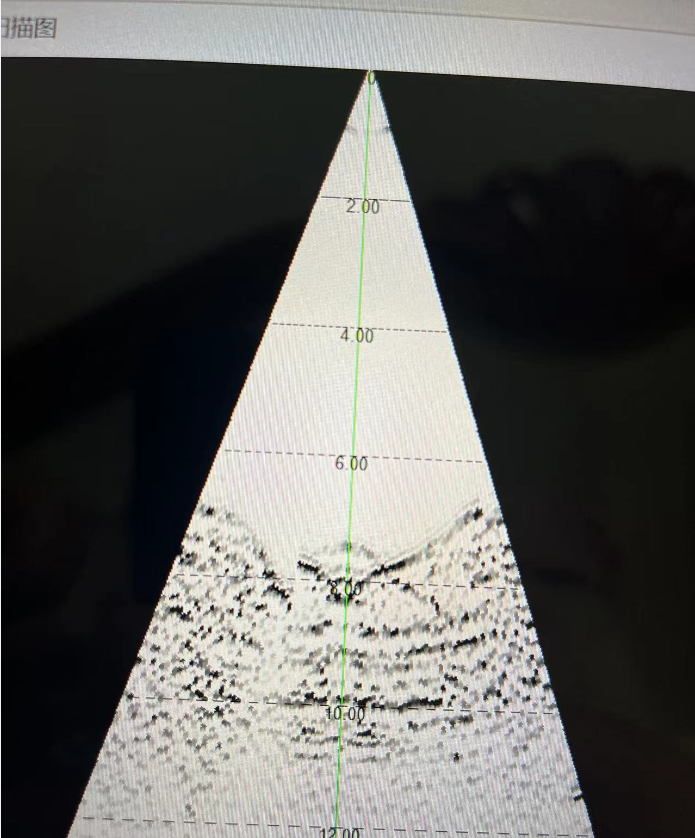

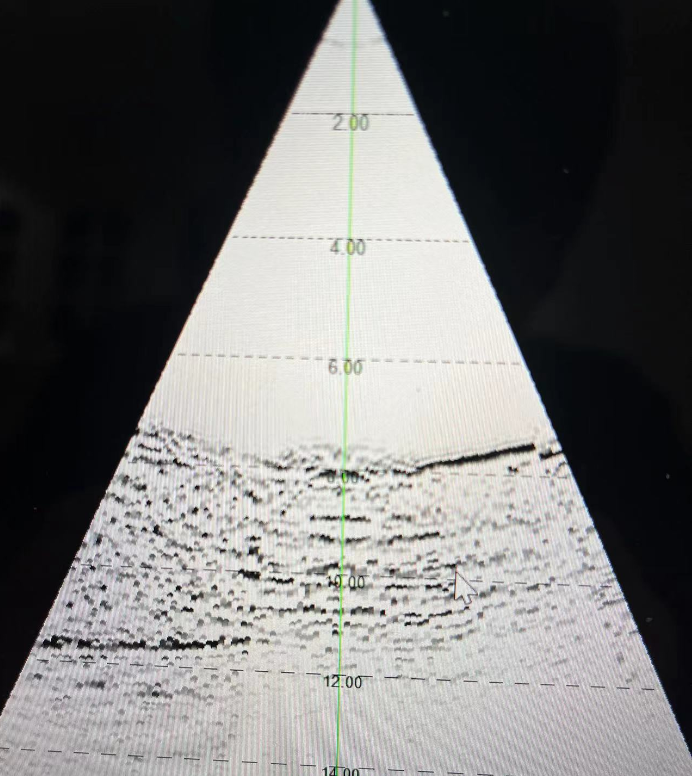

返航过程中同时对于地层和目标进行了横向扇面快速扫描，数据可用于后期3D成图成像，实时三维图团队还在努力完善中。
