GeoScope100参量阵浅剖10cm风电缆勘查实例
2022-05-16
型号:GeoScope100分体式
时间:2021年12月
地点:嵊泗
管道规格: 110KV风电缆 直径10cm
船速:4节
安装方式: 船舷安装
风电场的电缆直径从10cm-30cm规格不等,10cm直径的电缆对于参量阵浅底层剖面的探测技术手段是相当具有挑战的,以下数据真实地展示了10cm电缆的实际探测图。在这些数据中,个人的经验判别会导致一定的偏差,我们在电缆的判别上就与用户有一定的分歧,下面尽可能的会说出我们判断的依据。在做这种极小缆径的判别时,最重要的三件事就对照坐标,对照坐标和对照坐标。
数据展示:
以下数据,我们尽可能的圈出了自己觉得疑似的目标物,如果您觉得不是,那就不是,毕竟谁都没有去挖开看看。保证数据的真实性和完整呈现性是我们的分享的理念。我们没必要穿着水晶鞋去参加舞会,过了12点之后给自己找难堪。

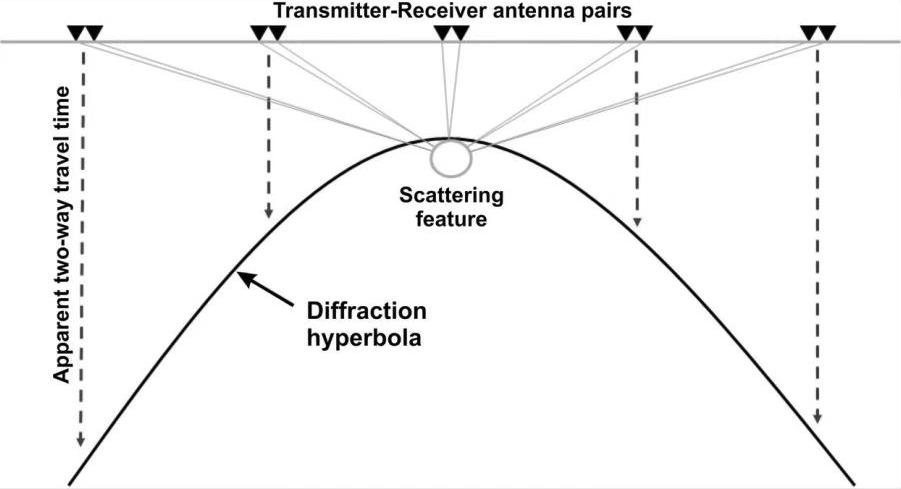

图1 浅地层剖面仪绕射弧形成原理
浅剖打在电缆上形成的反射主要是以绕射弧的形式反映在数据上,绕射弧不明白的可以看图1这张原理图。即用开角的边缘先触及目标物,形成的回波是以声波传输的时间标记的,所以形成了双曲线样的绕射弧。

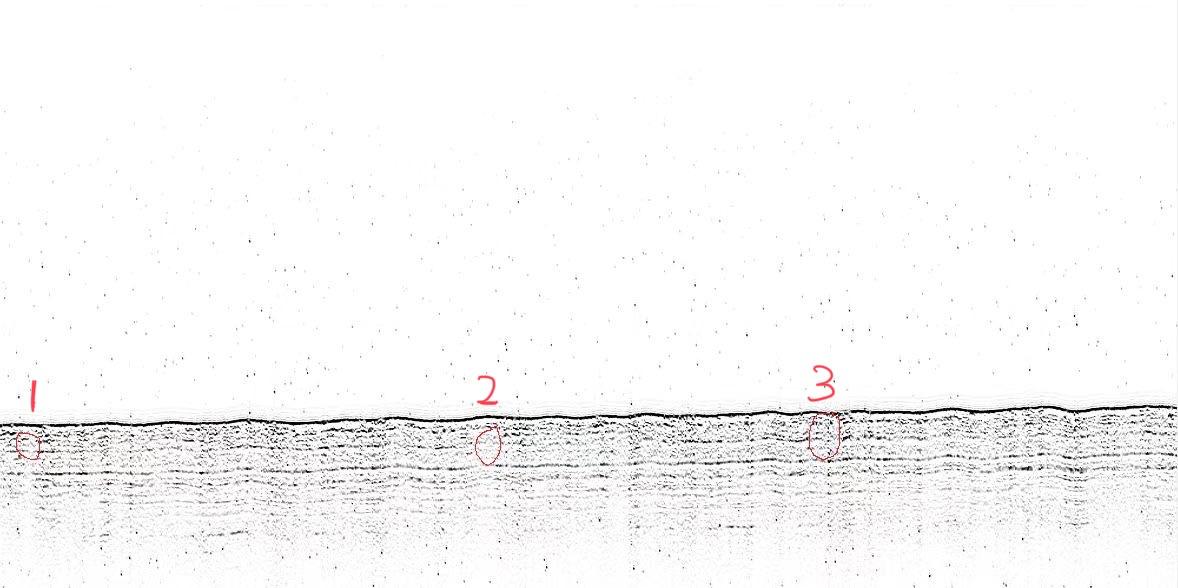

图2 三处疑似电缆目标

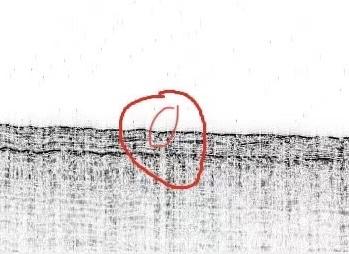

绕射弧加上电缆下方的由于能量减弱而产生的Acoustic blanking。基本可以断定电缆的存在。如上图第1和第2标记处,这是电缆探测中最典型的表现。
当然也不是每次探测都有Acoustic blanking的,也可能在高Ping率,强反射地层,强反射电缆材质的因素下形成类似多次绕射现象。如图2中标记3中所示。

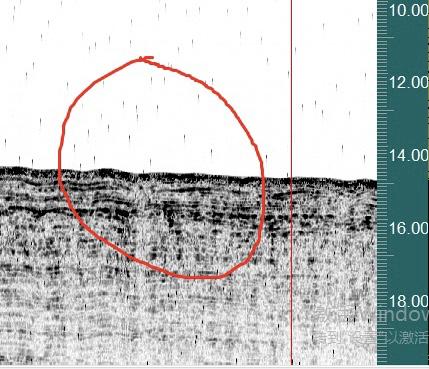

图3 绕射弧+Acoustic Blanking
图4 绕射弧+Acoustic Blanking

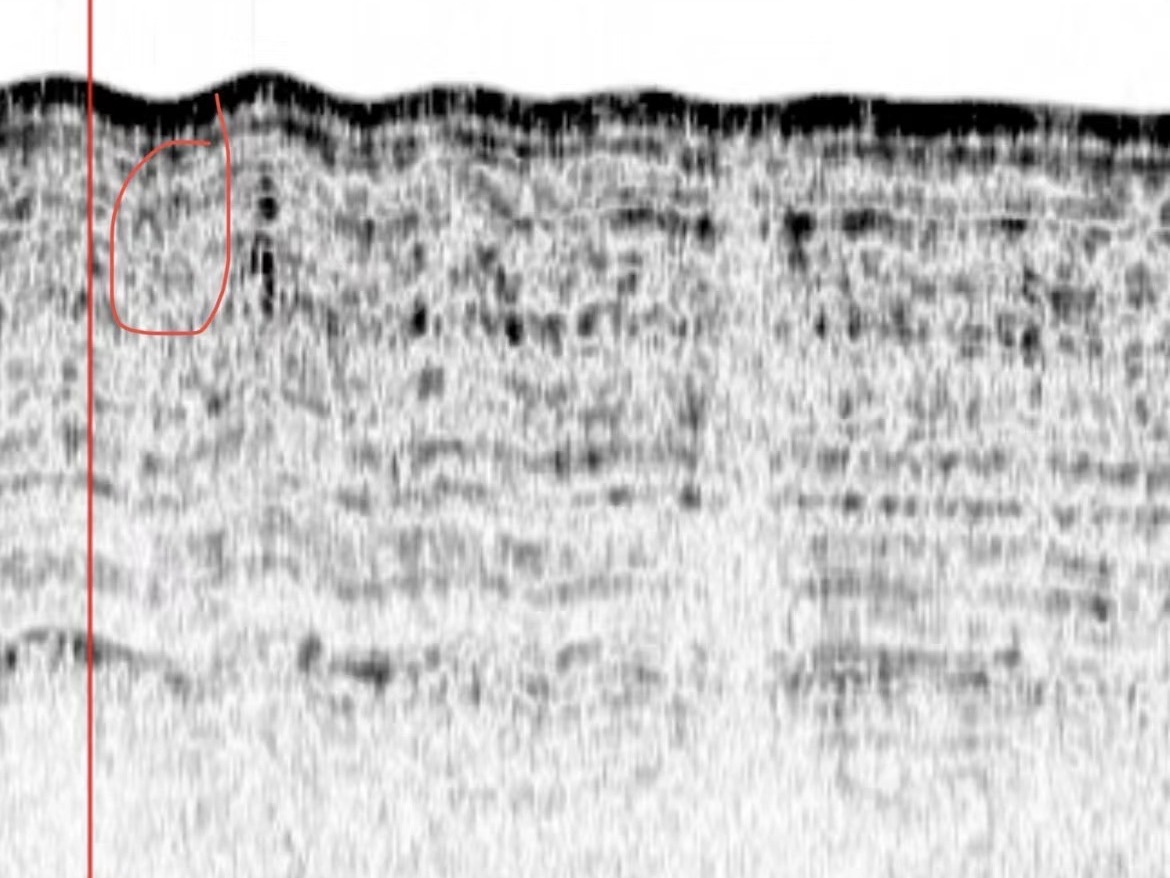

图5 绕射弧+Acoustic Blanking

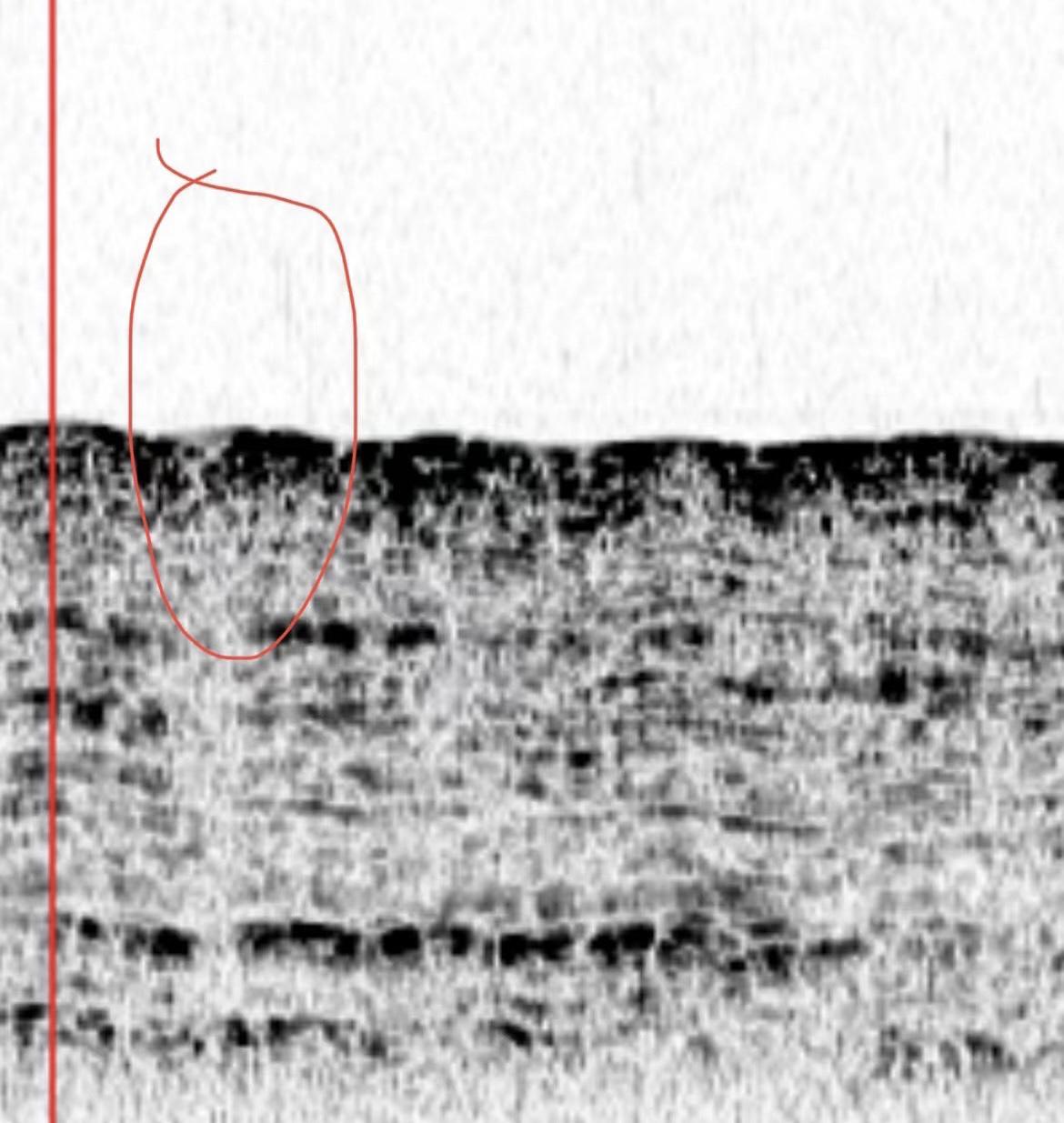

图6 上方地层扰动+绕射弧+Acoustic blanking
图6电缆上方地层有扰动,疑似埋缆时挖开的沟壑,沟壑中的介质反射也与周边区域不同,笔者推断应该是刚施工不久的电缆。

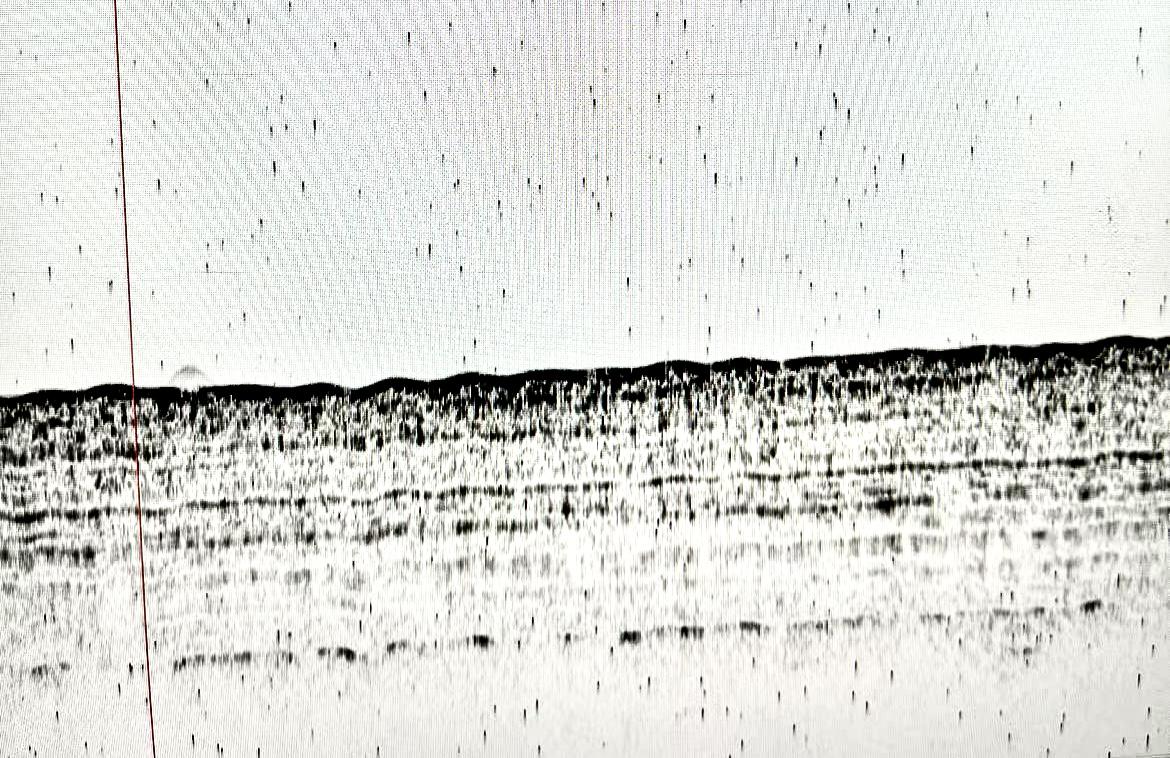

图7 绕射弧
此类绕射弧比较明显,但是下方没有很明显的能量损失,这种情况也是存在的,通常也与电缆的材质有关系。

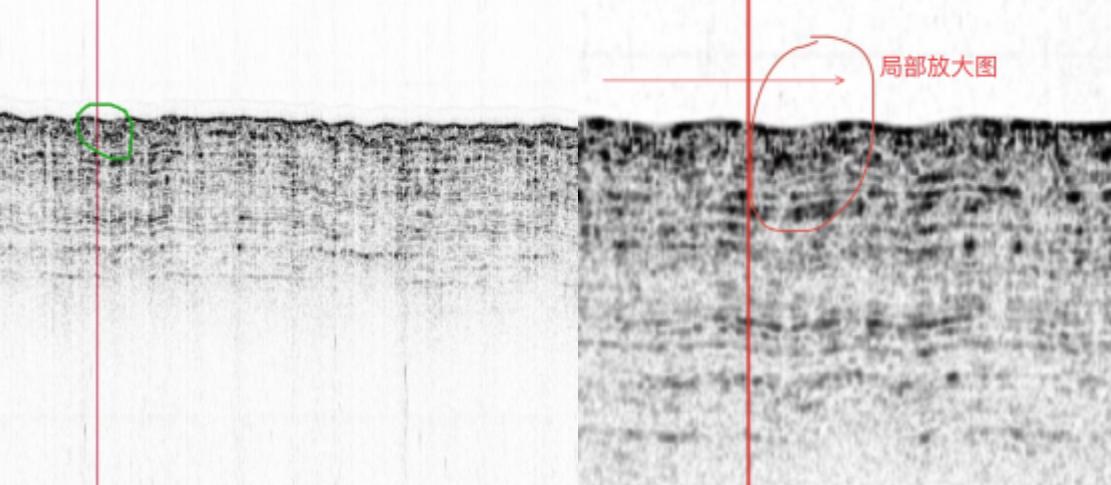

图8 裸露在海床的电缆(直径约12cm)
